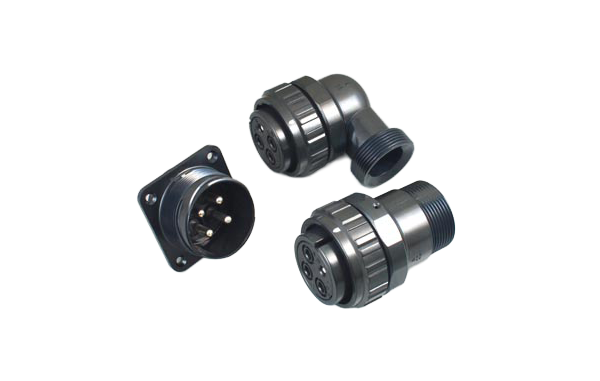

Conectores circulares JL10 com aprovação TÜV, da JAE

A série JL10 JAE é composta por conectores circulares à prova d’água para máquinas industriais, com travamento de um toque.

É importante destacar que o mecanismo de travamento de um toque oferece excelente operabilidade de acoplamento e desacoplamento, contribuindo para facilitar a operação. Já o receptáculo JL10 disponibiliza sistema híbrido de travamento de um toque e acoplamento por rosca.

Os conectores JL10 são aprovados pela TÜV e reconhecidos pela UL, atendendo os padrões de segurança europeus. São compatíveis com conectores MS padrão MIL convencionais e com os plugues JAE de acoplamento por rosca (JL04V, N/MS e JA).

Além da opção de solda, foi adicionada a opção de crimpagem para os receptáculos com arranjos de 18-10 e 22-22 pinos.

Características principais:
– Utilizam sistema de travamento tipo baioneta de um toque para permitir o acoplamento seguro mesmo em espaços operacionais estreitos ou áreas com baixa visibilidade.
– A excelente operabilidade dos conectores melhora a operação de acoplamento e desacoplamento, reduzindo a necessidade de aperto por parafuso e eliminando o controle de torque.
– O receptáculo JL10 é um modelo híbrido de encaixe por toque/rosca. Encaixe por toque: quando acoplado ao plugue JL10. Encaixe por rosca: conector MS padrão militar e plugues JAE padrão das séries N/MS-A/B, JL04V e JA*A, utilizando o plugue tipo J1.
– A conexão do cabo do receptáculo está disponível com terminação por solda (para todos os receptáculos) e terminação por crimpagem (para arranjos de pinos 18-10, 22-22 e 32-17).
– Com marca guia (na cor branca) no receptáculo e no plugue da série JL10, a compatibilidade pode ser confirmada visualmente.
– Design compacto de baixo perfil, com a direção do condutor do cabo angulado ajustável em 8 posições, em incrementos de 45 graus.
– Utilizam a mesma presilha de cabo da série JL04V.
– Produtos certificados UL e TÜV.
– À prova d’água e poeira IP67. Para os receptáculos, existem versões individualmente à prova d’água (denotadas como -2E) e versões à prova d’água quando acopladas (denotadas como -2A).
– Desempenho ambiental superior contra vibração e óleo.

Indústrias atendidas:
– automação industrial;
– robótica;
– fabricantes de máquinas e máquinas ferramenta;
entre outras.

Aplicações:
– máquinas ferramenta;
– equipamentos industriais;
– robôs;
– painéis de controle;
etc.

Acesse o arquivo .pdf e conheça mais detalhes deste produto: Conectores circulares JL10 com aprovação TÜV, da JAE. Você também pode assistir o vídeo de apresentação (em inglês) da Série J10 em nosso canal do Youtube.
