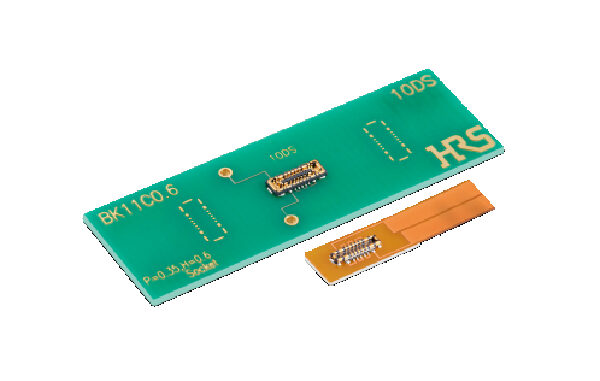

Conectores FPC para placa Série BK11, da Hirose

A Série BK11 Hirose combina conectores ultracompactos FPC para placa, projetados para oferecer potência e desempenho em dispositivos eletrônicos portáteis. Com passo de 0,35 mm, altura de empilhamento de 0,6 mm e largura reduzida de 1,9 mm, os BK11 suportam corrente total de até 8 A por meio de um layout híbrido de múltiplas vias de alimentação, contando com 2 contatos de alimentação principais (4 A) e 4 contatos de alimentação auxiliares (2,5 A). Essa estrutura permite alimentar múltiplos módulos através de um único conector, reduzindo a quantidade de componentes e economizando espaço de montagem.

Guias metálicas blindadas, pontos de solda reforçados e design com clique tátil garantem encaixe seguro e confiável mesmo em dispositivos compactos ou sujeitos a vibrações. Ideal para smartphones, dispositivos vestíveis – wearables, áudio sem fio e outros produtos alimentados por bateria, a Série BK11 oferece uma solução de conectividade robusta e que economiza espaço.

Características principais:
– Design híbrido com contatos de alimentação múltipla e de sinal, incluindo 2 pinos de alimentação principais (4 A) e 4 pinos de alimentação auxiliares (2,5 A), suportando até 8 A no total em um conector compacto.
– Otimizados para suportar múltiplos módulos através de um único conector, reduzindo linhas de sinal e economizando espaço de montagem na placa.
– Estrutura robusta com guias metálicas totalmente blindadas para evitar danos ao corpo do conector em caso de desalinhamento.
– Pontos de solda reforçados em cada contato de alimentação para aumentar a resistência ao descolamento da PCB e garantir fixação a longo prazo.
– Encaixe suave e confiável, com ampla faixa de autoalinhamento e clique tátil nítido.
– Construção livre de halogênio, em conformidade com as normas ambientais IEC 61249-2-21.

Indústrias atendidas:
– eletrônicos de consumo;
entre outras.

Aplicações:
– smartphones;
– dispositivos vestíveis – wearables;
– áudio sem fio;
– produtos alimentados por bateria;
etc.

Acesse o arquivo .pdf e conheça mais detalhes deste produto: Conectores FPC para placa Série BK11, da Hirose.
