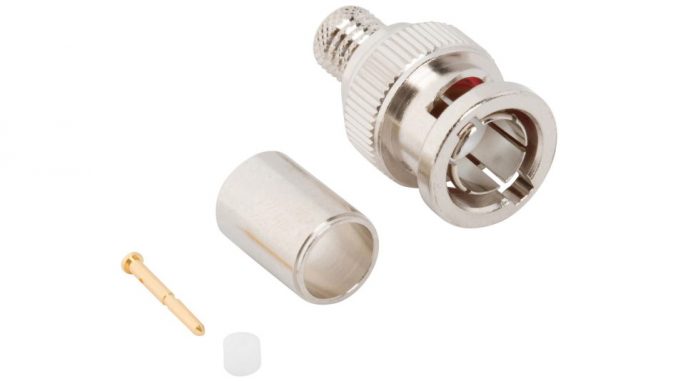

Conectores 12G BNC e HD-BNC de alta frequência para broadcast, da Amphenol RF

Os conectores Amphenol RF 12G-SDI BNC e HD-BNC utilizam taxas de transferência de dados de até 12 Gb/s, possibilitando a transmissão de sinais de vídeo não compactados de alta resolução. Esses conectores fornecem sinais de qualidade 4K e ultra-HD em tamanhos de pacote em miniatura e subminiatura de alta densidade. A linha estendida de conectores PCB inclui configurações retas, 90º e de montagem na borda. Esses conectores 12G-SDI de 75 ohms são projetados para funcionar em frequências de até 18 GHz com o conhecido mecanismo de acoplamento de baioneta BNC, um recurso popular entre engenheiros e designers de aplicativos.

As caixas dos conectores são feitas de latão usinado, com contatos externos de cobre-berílio para um acoplamento seguro. Os corpos metálicos dos plugues são banhados a níquel garantindo maior durabilidade, e os corpos dos terminais são banhados a estanho, para soldabilidade. Ambos têm contatos externos e centrais banhados a ouro para desempenho elétrico máximo.

Os conjuntos de cabos estão disponíveis em configurações de plugue direto BNC para BNC; HD-BNC para HD-BNC; e HD-BNC para BNC.

Esses produtos 12G têm uma variedade de aplicações, incluindo visualização remota, sinalização digital e transmissão móvel.

Características principais:
– Fornecem 4x a densidade do BNC regular.
– Conexão estilo baioneta, de alta confiabilidade.
– Interface de entrada fechada.
– VSWR ou perda de retorno: 30dB min @ 3GHz.
– Para cabos do tipo 1694A (RG-6).
– Atendem e excedem os padrões SMPTE 292M e 424M para 3 Gbps.
– Mesma experiência do usuário que BNCs tradicionais.
– Passo mínimo recomendado de 8 mm para cabos <5,4 mm (ex: tipos 1855A).
– Passo mínimo recomendado de 9,5 mm para cabos >5,4 mm (ex: tipos 1694A).
– Portfólio completo de produtos, incluindo kit de calibração e adaptadores Precision.
– Acoplamento garantido com indicador visual.

Indústrias atendidas:
– fabricantes de câmeras;
– equipamentos para TV;
etc.

Aplicações:
– transmissão móvel;
– patch panels;
– câmeras HD;
– codificadores de vídeo;
– visualização remota;
etc.
