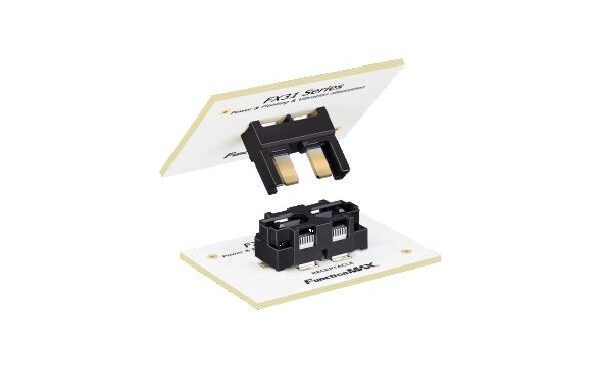

Conectores flutuantes placa a placa Série FX31, da Hirose

Os conectores flutuantes placa a placa da Série FX31 da Hirose fornecem conexões de energia confiáveis ​​e de alta corrente para aplicações de energia interna exigentes. Projetada para uso em sistemas automotivos e estendidos a equipamentos para ambientes severos, como máquinas agrícolas e veículos de construção, a Série FX31 combina robustez elétrica com flexibilidade mecânica para garantir a confiabilidade do sistema a longo prazo.

Com passo de 9,5 mm e altura de empilhamento de 20 mm, esses itens suportam até 25 A por pino a 800 V, tornando-os ideais para projetos compactos de alta potência em que a eficiência de espaço e o desempenho são críticos. Sua estrutura flutuante absorve vibrações e acomoda desalinhamentos placa a placa até ±0,5 mm nos eixos X e Y e ±1,5 mm no eixo Z, reduzindo a tensão nas juntas de solda, e melhorando a durabilidade em ambientes com alto nível de choque e vibração.

A Série FX31 foi otimizada para distribuição de energia interna, onde o contato elétrico consistente, a facilidade de montagem e a tolerância a variações mecânicas são essenciais. Combinando alta capacidade de corrente com alinhamento flutuante, permite que os engenheiros simplifiquem projetos, melhorem a fabricação e aprimorem a confiabilidade do sistema em aplicações robustas.

Características principais:
– Alta capacidade de corrente: suporta até 25 A por pino e 800 V CA/CC para distribuição de energia veicular exigente.
– Resistência à vibração: absorve a amplitude da placa de circuito impresso em 0,05 mm na direção Z.
– Estrutura flutuante: tolerância de ±0,5 mm nas direções X/Y e comprimento de acoplamento efetivo de ±1,5 mm em Z para compensar desalinhamentos.
– Resistência ao calor: desempenho estável até 125°C para ambientes de alta temperatura.

Indústrias atendidas:
– indústrias em geral (exceto robótica);
– transporte não automotivo;
– automotiva (exceto veículos elétricos);
entre outras.

Aplicações:
– direção hidráulica automotiva;
– sistemas de transmissão;
– máquinas agrícolas;
etc.

Acesse o arquivo .pdf e conheça mais detalhes deste produto: Conectores flutuantes placa a placa Série FX31, da Hirose.

Para mais informações ou orçamentos a respeito deste e de outros produtos, ligue para 11 3017-8797 ou mande um Whatsapp para 11 91192-8281. Se preferir, envie um e-mail para Vendas – Heilind.
